Anpassung¶
Anpassen des Magnetspalts¶
Der Magnetspalt ist der Abstand zwischen Schwingmagnet und Anker. Der Abstand ist ab Werk eingestellt und muss nur angepasst werden, wenn ein Schwingmagnet ersetzt wurde. Zusätzlich sollte der Magnetspalt nach Montagearbeiten an den Federpaketen kontrolliert werden. Den werksseitig eingestellten Magnetspalt entnehmen Sie den technischen Daten.
Bemerkung
Bei maximaler Einstellung von 100% am Steuergerät und korrekt eingestelltem Magnetspalt darf der Magnet beim Einschalten nicht am Anker anschlagen. Sollte dies der Fall sein, sind Federn auszubauen.
Wichtig
Bei der Komponente SRA-Z 150 kann der Magnetspalt erst eingestellt werden, wenn der Abstand zwischen Schwinger und Gegenmasse mit der entsprechenden Einstellehre parallel eingestellt worden ist. Beachten Sie dazu bitte das Kapitel zur Montage des Schwingers.

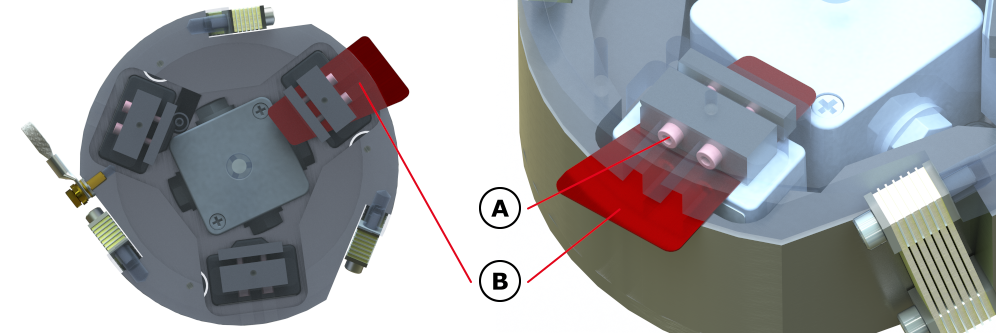

Abb. 9 Beispielhafte Darstellung anhand eines Rundförderers vom Typ SRA-Z 150¶
Zur Anpassung des Magnetspalts gehen Sie wie folgt vor:
Lösen Sie die Ankerbefestigungsschrauben (A) mit einem Sechskantschlüssel
Führen Sie die Einstellehre (B) seitlich zwischen Anker und Magnet ein
Drücken Sie den Anker gegen den Magneten und ziehen Sie die Ankerbefestigungsschrauben wieder an
Die Fühlerlehre muss straff zwischen Anker und Magnet geschoben werden können, darf aber nicht verklemmen
Wichtig
Die Einstellehre muss ca. 50mm in den Antrieb geschoben werden. Das tiefe Einschubmaß wird benötigt, um sicherzustellen, dass die Ankerplatte nicht tiefer ist als der Anker selbst.
Warnung
Entfernen Sie vor dem erneuten Einschalten die Einstellehre, um Beschädigungen an der Komponente zu vermeiden.
Anpassen von Federpaketen¶
Warnung
Durchführung von Veränderungsmaßnahmen
Bestimmte Tätigkeiten, wie der Austausch von Blattfedern oder anderen Komponenten, dürfen nur von Fachpersonal der RNA oder nach vorheriger Absprache mit Fachpersonal der RNA und anschließender Unterweisung durchgeführt werden.
Wichtig
Nach Arbeiten an Federpaketen ist der Magnetspalt zu kontrollieren und bei Bedarf neu einzustellen.
Warnung
Lösen Sie immer nur ein Federpaket, da sonst der Schwinger seine Position verliert und eine Montagelehre zur korrekten Positionierung erforderlich ist.

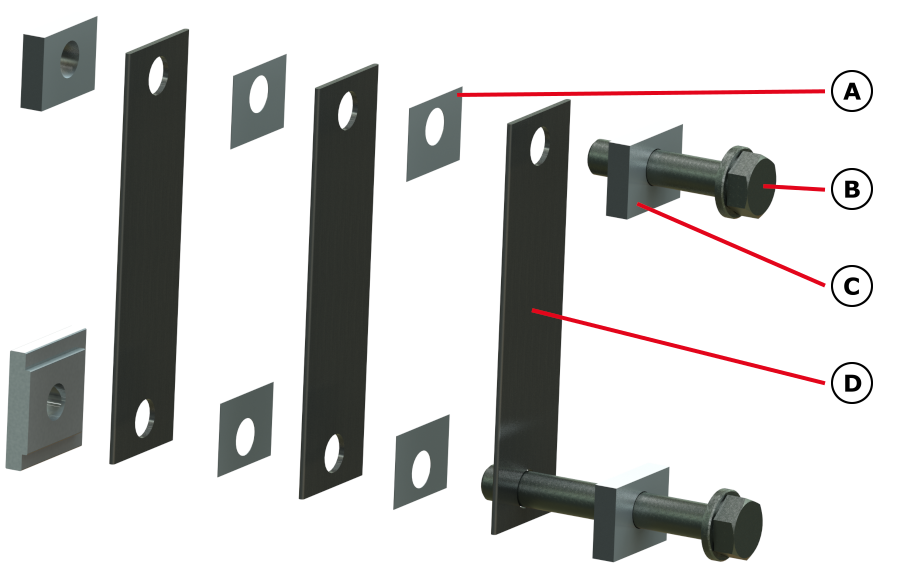

Abb. 10 Prinzipdarstellung des Aufbaus eines Federpaketes¶
Zur Anpassung der Federpakete bzw. deren Bestückung gehen Sie folgendermaßen vor:
Lösen Sie bei einem Federpaket die Befestigungsschrauben (B)
Drehen Sie die Schraube soweit heraus, dass das Gewinde sichtbar ist
Lassen Sie die Schraube durch Klemmplatte (C), Zwischenplättchen (A) und Blattfedern (D) gesteckt, da sonst die Zwischenplättchen herausfallen können
Entnehmen Sie das Federpaket, um anwendungsspezifische Anpassungen vorzunehmen
Beim Anziehen der Federpakete ist auf eine parallele Ausrichtung zu achten
Das Federpaket muss anschließend mit dem vorgegeben Drehmoment angezogen werden
Wichtig
Um alle Federpakete gleichzeitig zu lösen oder den Schwinger auszutauschen, wird eine Montagelehre benötigt. Diese stellt die exakte Positionierung von Schwinger zu Gegenmasse sicher.

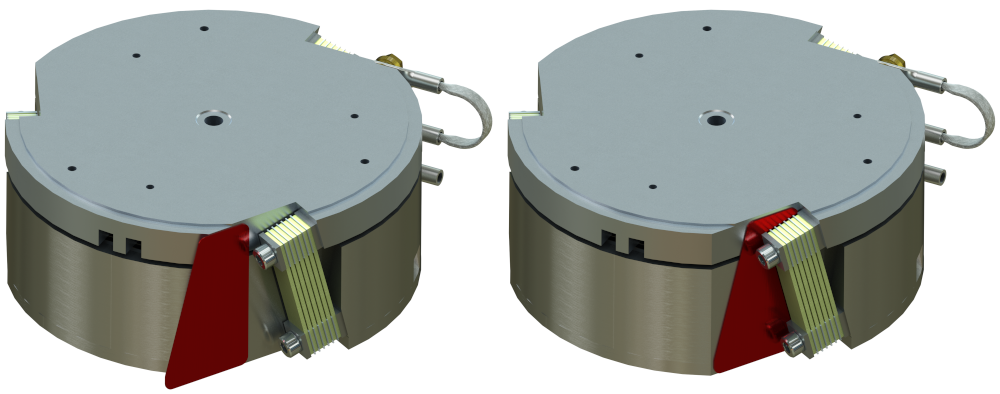

Abb. 11 Beispielhafte Darstellung anhand eines Rundförderers SRA-Z 200¶
Damit eine Kollision zwischen Gegenmasse und Zwischenplättchen ausgeschlossen werden kann, wird für den Einbau von Federpaketen eine Einstellehre verwendet. Diese Einstellehre wird zwischen Gegenmasse und Federpaket eingeschoben und nach Anziehen des Federpakets mit dem gefordeten Anzugsmoment wieder entfernt.
Federbefestigungsschraube für Federpakete SRA-Z 150
Qualität |
12.9 |
|---|---|
Drehmoment [Nm] |
10 |
Montage des Schwingers¶

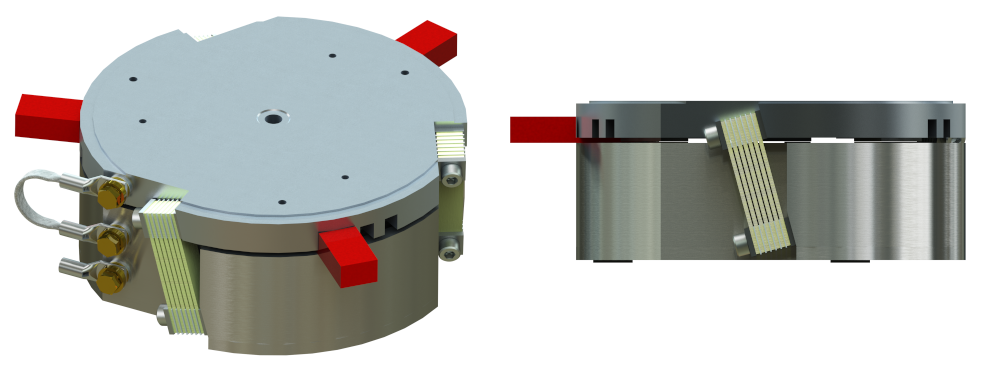

Damit sichergestellt ist, dass der Schwinger parallel zur Gegenmasse montiert wird und ein reproduzierbarer Magnetabstand eingestellt werden kann, muss eine Einstelllehre verwendet werden. Diese ist abhängig von der Baugröße der Komponente.
Anpassen des Federwinkels¶
Rundförder von RNA werden standardmäßig mit einem Federwinkel von 15° ausgeliefert. Diesen Winkel kann man mit Hilfe von Korrekturkeilen verändern. Erhältlich sind diese Korrekturkeile mit einem Winkel von 5° sowie 8°. Somit ergeben sich folgende Möglichkeiten, den Federwinkel zu verändern.
Federwinkel |
Keil |
neuer Federwinkel |
|---|---|---|
15° |
-8° |
7° |
15° |
-5° |
10° |
15° |
+5° |
20° |
15° |
+8° |
23° |
Federwinkel < 15 °
Vorteile
Besseres Förderverhalten bei Fördergut mit geringen Abdeckungsspiel
Ruhigeres Laufverhalten (Fördergut gleitet)
Es können sehr feine Sortiermerkmale verwendet werden
Nachteile
Es können Stellen entstehen, an denen das Fördergut langsamer läuft
Sortieranbauten, die mechanisch nicht ausreichend verstrebt sind, können Eigenschwingungen erzeugen
Fördergut mit zusätzlichen Adhäsionskräften (z.B. öliges Fördergut oder statische Aufladung) wird schlechter gefördert
Federwinkel > 15 °
Vorteile
bei geringer Laufgeschwindigkeit wird ein gleichmäßiges Förderverhalten erreicht
steilere Förderstrecken werden besser überwunden
Stellen, an denen das Fördergut langsamer läuft, werden minimiert
der Unterschied der Fördergeschwindigkeit beim vollem und leerem Sortiertopf wird geringer
Fördergut mit zusätzlichen Adhäsionskräften (z.B. öliges Fördergut oder statische Aufladung) wird besser gefördert
Nachteile
das Fördergut wird unruhiger gefördert
das Fördergut wird in Sortierführungen mit geringem Höhenspiel schlechter gefördert
Fördergut mit feinen Sortiermerkmalen werden schlechter sortiert
