Sortiertopf

Die leistungsstarken Schwingförderer von RNA sind so ausgelegt, dass eine Vielzahl von unterschiedlichen Sortiertöpfen auf den Antrieben nach unterschiedlichen Methoden montiert werden können. Je nach Größe, Bauform und Material des Sortiertopfes wird entweder eine radiale oder zentrale Befestigung am Schwingförderer verwendet.

Wichtig

Die Einhaltung der nachfolgend aufgeführten Drehmomente ist sicherzustellen! Nur so können Beschädigungen an der Komponente selbst, an einzelnen Bauteilen dieser und an Sortiertöpfen vermieden werden.

Sortiertopf mit Zentralbefestigung an Adapterplatte

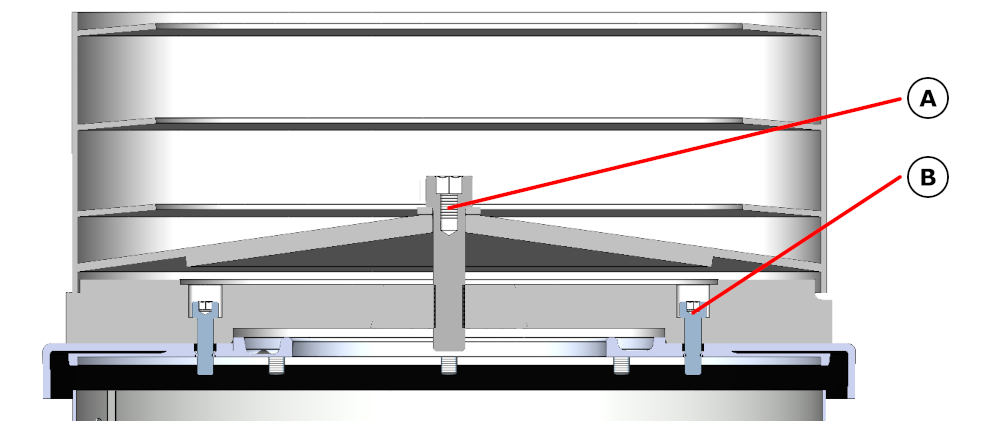

Abb. 5 Beispielhafte Darstellung auf Basis eines Rundförderers SRC-N 250 mit Sortiertopf ZSB

Typ	KSB/ZSB	TAG	3D-Druck
Schraube (A)	M8 / 50 Nm	M8 / 50 Nm	M8 / 30 Nm
Schraube (B)	M6 / 12 Nm	M6 / 12 Nm	M6 / 12 Nm

Sortiertopf Ausführung N mit Befestigung am Schwinger

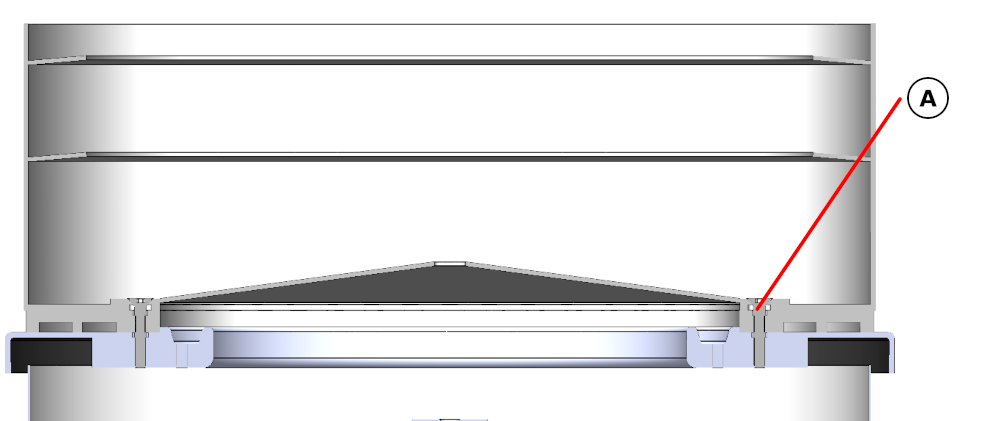

Abb. 6 Beispielhafte Darstellung auf Basis eines Rundförderers SRC-N 250 mit Sortiertopf ZSBN

Typ	KSB/ZSB Ausführung N
Schraube (A)	M8 / 10 Nm
