Transport

Das Gewicht der Komponente ist abhängig von Abmessungen und Leistung. Das Gewicht der Standardkomponente entnehmen Sie der Tabelle mit den technischen Daten. Sollte es sich um eine kundenspezifische Ausführung handeln, entnehmen Sie das Gewicht den Frachtpapieren.

Wichtig

Transportpunkte beachten

Die Komponente darf nicht an der Sortierschiene, dem Sortiertopf oder der Bunkerwanne angehoben oder transportiert werden. Beim Entladen und Transport ist auf den Schwerpunkt der Komponente zu achten.

Wichtig

Anheben der Komponente

Zum Heben der Komponente sind nur geeignete Transportmittel wie Flurförderfahrzeuge, Seile, Ketten, Anschlagmittel, Krane etc. zugelassen, die ausreichend dimensioniert sind.

Warnung

Schwebende Last

Während des Transports dürfen sich keine Personen unter der schwebenden Last aufhalten. Es besteht die Gefahr von schweren Verletzungen durch herabfallende Teile. Vorsorglich sind dabei Sicherheitsschuhe zu tragen.

Warnung

Stolpergefahr

Der Nutzungs- und Arbeitsbereich ist ausreichend gegen Stolpern (Maschinenelemente/Energieleitung) und Ausgleiten zu sichern.

Zum Transport des Schwingförderers wird eine Ringschraube mitgeliefert. An dieser Ringschraube kann der Schwingförderer mit einem geeigneten Hebezeug an seinen Einsatzort transportiert werden.

Je nach Bauform des Schwingförderers werden folgende Fälle unterschieden:

• Bei Schwingförderern, bei denen sich der Boden auf der Gegenmasse abstützt, muss zum Einschrauben der Ringschraube der Boden nach oben herausgezogen werden.

• Bei Schwingförderern mit mitschwingendem (fest verschraubtem) Boden muss zum Einschrauben der Ringschraube der Zentralstopfen entfernt werden.

• Bei Sortiertopftypen mit Zentralbefestigung muss der Sortiertopf demontiert werden, um die Ringmutter einschrauben zu können.

Wenn die Komponente als Einzelkomponente in einem Karton geliefert wird, sind werksseitig keine gesonderten Transportsicherungen vorgesehen.

Bei Lieferung auf einer Palette oder bereits in einer von RNA montierten Anlage verbaut, wird die Komponente ab Werk mit Transportsicherungen versehen, um Schäden während des Transportes zu vermeiden.

Die Transportsicherungen können unterschiedlich ausgeführt sein, sind jedoch an der schwarz-gelben oder grauen Lackierung bzw. Markierung zu erkennen.

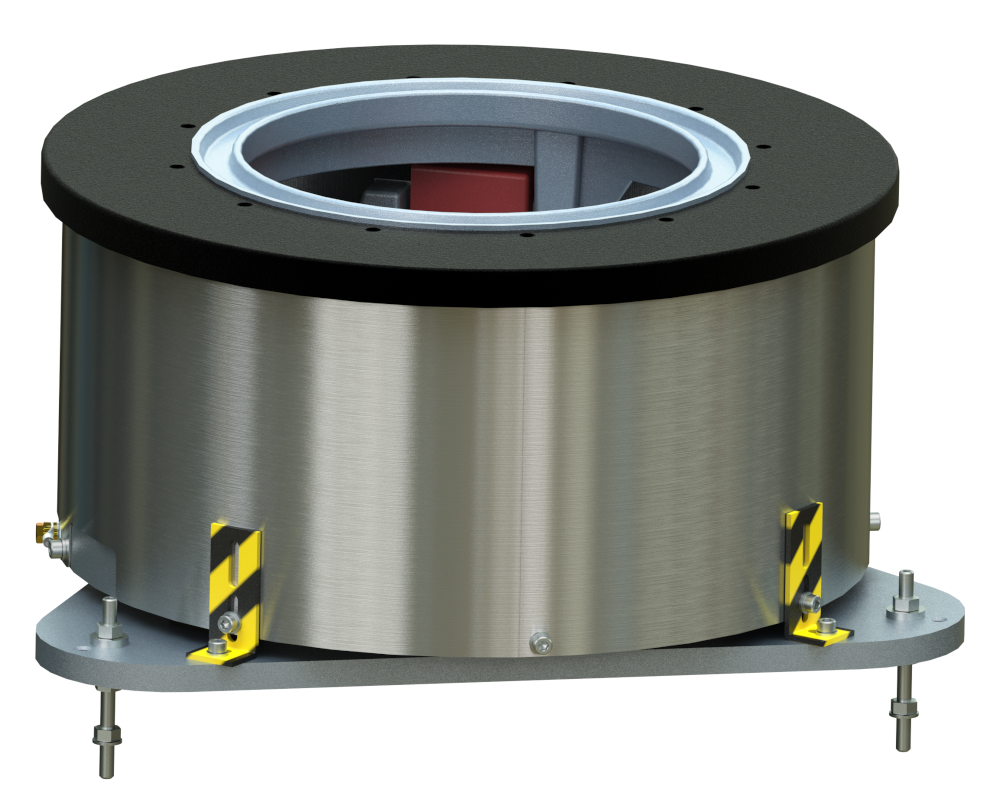

Abb. 1 Beispielhafte Darstellung auf Basis eines Rundförderers vom Typ SRC-N400

Wichtig

Transportsicherungen vor dem Betrieb entfernen

Die eingebauten Transportsicherungen müssen vor Inbetriebnahme der Komponente entfernt werden. Vorsorglich sollten diese Transportsicherungen aufbewahrt werden, falls die Komponente erneut transportiert werden soll, um Beschädigungen zu vermeiden.
