Montage

Die Komponente wird komplett montiert geliefert. Zubehör liegt der Lieferung ggf. bei. Die Komponente muss daher nur entpackt und am Zielort montiert werden.

Warnung

Sichtprüfung Beschädigungen

Die Komponente ist einer Sichtprüfung auf Beschädigung zu unterziehen und darf nur in einwandfreiem Zustand betrieben werden. Beschädigte Teile müssen vor der Inbetriebnahme fachgerecht durch RNA-Originalteile ersetzt werden. Der Betrieb bei erkennbaren Schäden ist strengstens untersagt.

Wichtig

Sichtprüfung Verschmutzungen

Vor der ersten Inbetriebnahme sind Werkstücke bzw. Fördergüter ebenso wie Verschmutzungen aus der Komponente zu entfernen. Werkstücke, die nach einem angemessenen Probelauf eingefüllt werden, müssen trocken, sauber und ohne scharfe Kanten sein, um Verschmutzungen zu vermeiden.

Warnung

Durchführung von Reparaturtätigkeiten

Bestimmte Tätigkeiten, wie der Austausch von Elektromagneten, Blattfedern oder anderen Komponenten dürfen nur von Fachpersonal der RNA oder nach vorheriger Absprache mit Fachpersonal der RNA und anschließender Unterweisung durchgeführt werden.

Wichtig

Für ausreichende Belastbarkeit sorgen

Bei der Platzierung der Komponente ist auf eine ausreichende Belastbarkeit zu achten. Der Aufstellort muss so dimensioniert sein, dass keine Schwingungen der Gesamtanlage auf die Komponente oder keine Schwingungen von der Komponente auf die Gesamtanlage übertragen werden können.

Warnung

Kontrolle der Komponente

Kontrollieren Sie alle mechanischen Sicherheits- und Schutzeinrichtungen auf ihre korrekte Montage und Funktion. Prüfen Sie, ob alle Schraubverbindungen korrekt angezogen sind.

Bemerkung

Die Komponente ist zur Komplettierung/Integration in eine Gesamtanlage vorgesehen. Erst nach der sicherheitsgerechten Komplettierung/Integration seitens des Betreibers darf die Maschine betrieben werden.

Gegebenenfalls mit dem Auftraggeber individuell vereinbarte Einstell- oder Montagearbeiten entnehmen Sie den gesondert beigefügten Anweisungen. Die Komponente wird auf dem betreiberseitig vorgesehenen Ständergestell bzw. Maschinengestell der Gesamtanlage verschraubt. Für optional erhältliche Bestigungselemente wenden Sie sich bitte an unseren Kundenservice.

Wichtig

Transportsicherungen

Für den Transport werden Sicherungen an die Komponente angebaut, um das freie Schwingen der Komponente zu verhindern. Diese müssen vor dem Betrieb entfernt und bei jedem späteren Transport wieder auf gleiche Weise eingesetzt werden. Diese Sicherungen sind je nach Transporthilfsmittel (z.B. Palette) entweder mit einer schwarz/gelben Markierung bzw. Lackierung versehen oder als einfache Stahlwinkel ausgeführt.

Bei der Komponente kann durch Umbau mit einer schmalen oder einer breiten Ausführung des Schwingers gearbeitet werden. Dazu müssen lediglich die Schwingerprofile gedreht werden. Die entsprechenden Stichmaße zur Befestigung der Schwingerplatte entnehmen Sie bitte den technischen Daten.

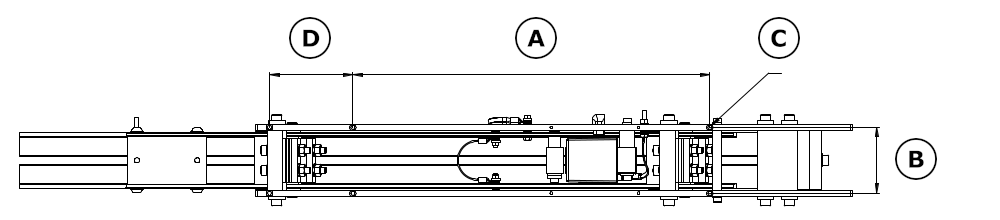

Aufstellmaße und Befestigung

_images/2D_Ma%C3%9Fzeichnungen_SLL.png

Bei der Komponente SLL400 entfällt das Maß D. In der folgenden Tabelle sind die wichtigsten Maße enthalten, die für eine ordnungsgemäße Montage der Komponente notwendig sind.

Länge (A) [mm]

Breite (B) [mm]

Gewinde (C)

SLL 400-400

200

60

M4

SLL 400-600

300

60

M4

SLL 400-800

450

60

M4

SLL 400-1000

500

60

M4

Bemerkung

Bei Verwendung der optional erhältlichen Aufstellverbreiterung erhöht sich das Maß (B) auf 95 mm.

Bemerkung

Bitte beachten Sie die ausführlichen technischen Daten der Komponente.

Bemerkung

Einzelheiten zum Steuergerät (Bohrplan etc.) entnehmen Sie bitte der separaten Montage- und Betriebsanleitung des jeweiligen Steuergerätes.
