Funktionsbeschreibung

Bei der Komponente des Typs SRC-N200 handelt es sich um ein Zweimassenschwingsystem. Gegenmasse und Nutzmasse (Schwinger) sind über schräg angestellte Blattfedern mit einem festen, nicht einstellbaren Winkel miteinander verbunden. Schwingmagnete erregen das System und erzeugen eine Bewegung der Nutzmasse bzw. des Sortiertopfes. Aufgrund dieser Bewegung wird das Fördergut beschleunigt und bewegt sich so durch einen Mikrowurf auf den Wendeln des Sortiertopfes.

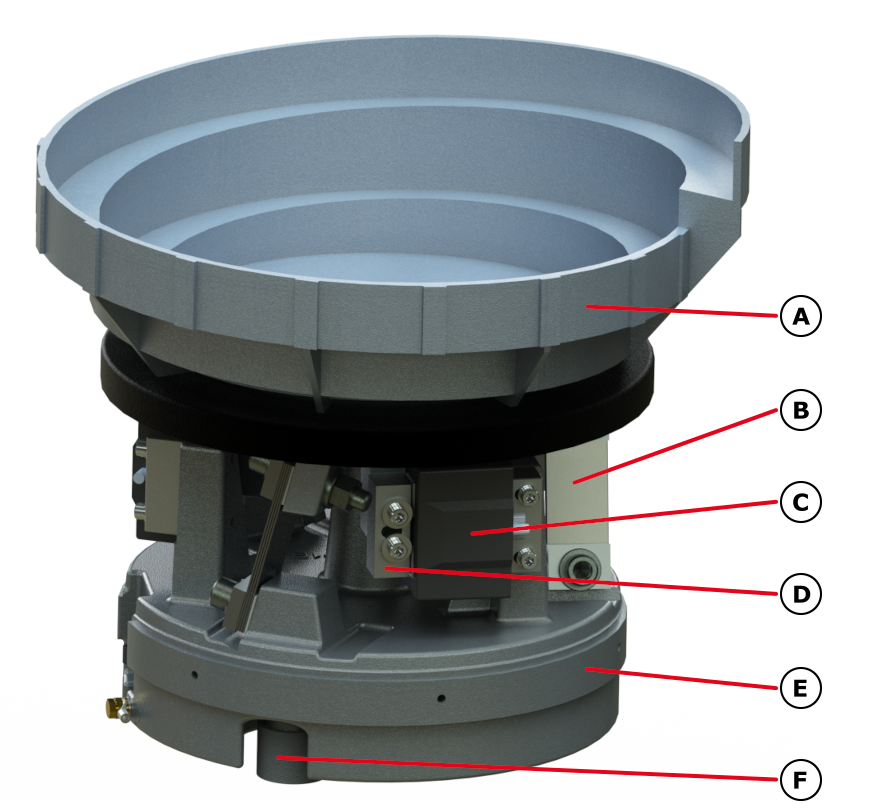

Abb. 2 Beispielhafte Darstellung anhand eines Rundförderers vom Typ SRC-N 250

A	Sortiertopf	D	Anker
B	Federpaket	E	Gegenmasse
C	Antriebsmagnet	F	Schwingmetallpuffer

Auswahl des Sortiertopfes

RNA bietet eine Vielzahl von Sortiertöpfen als Standardkomponente, welche optimal auf die von uns angebotenen Schwingantriebe angepasst sind. Ein Sortiertopf muss den vorgegebenen Anforderungen des eingesetzten Schwingantriebes entsprechen und verwindungssteif ausgeführt werden. Dies bezieht sich in erster Linie auf die maximale Traglast des Schwingaufbaus sowie auf das Trägheitsmoment.

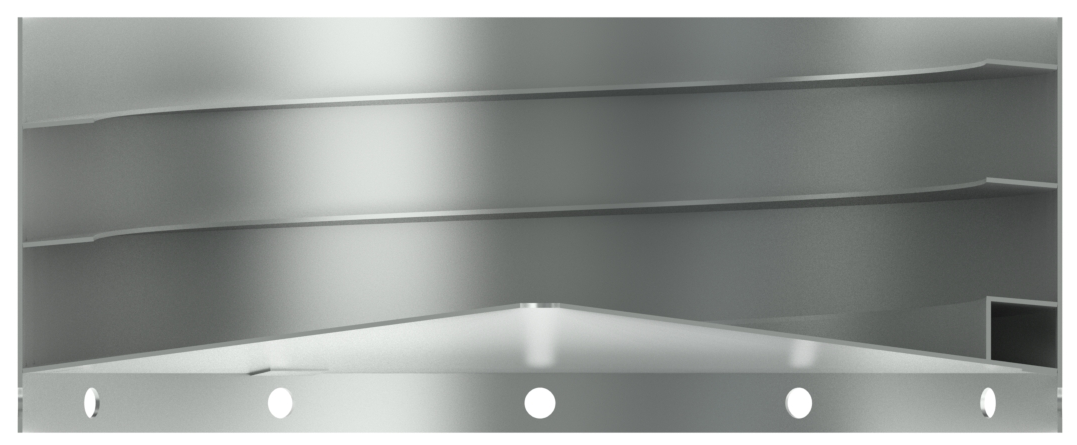

	Zylindrische Töpfe für gleichmäßige Förderung der Werkstücke und Kleinteile

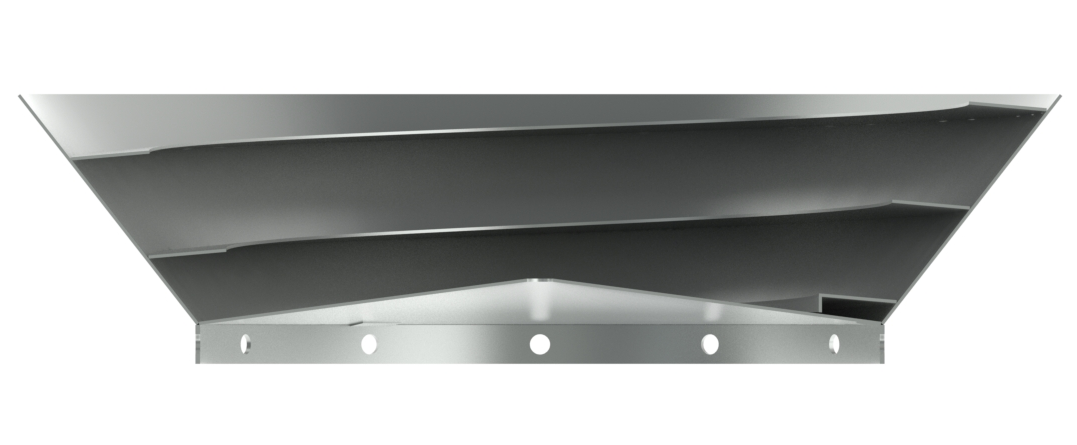

	Konische Töpfe für schwere, scharfkantige Werkstücke, größere Füllmengen, automatische Vereinzelungen

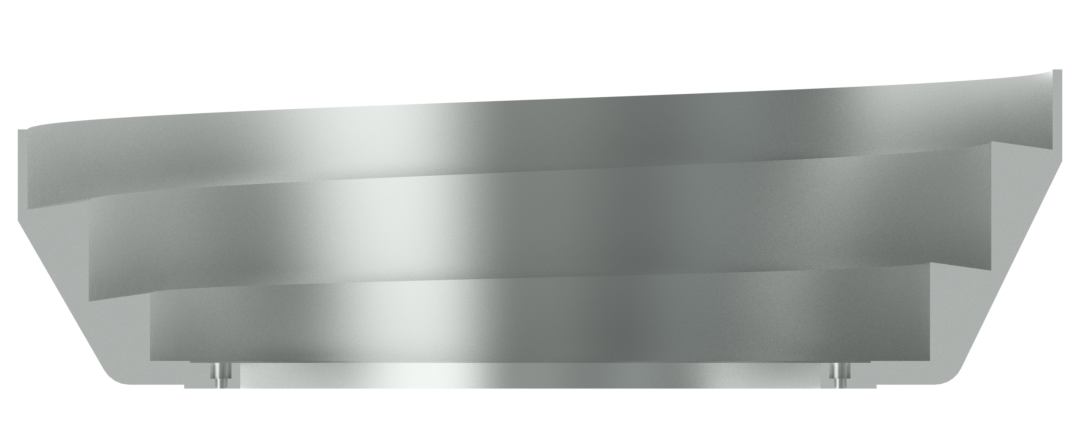

	Stufentöpfe für größere Füllmengen und größere Werkstücke

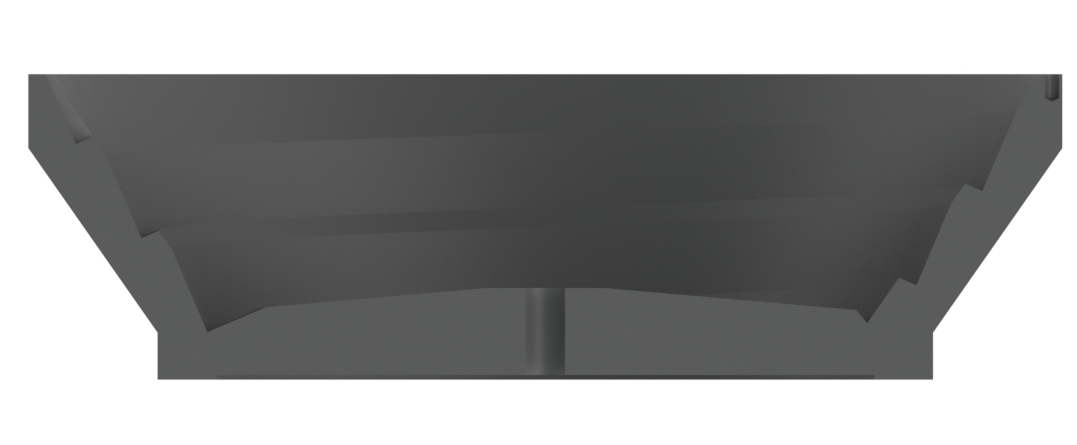

	Sortiertöpfe aus Kunststoff für Kleinteile mit einfacher Geometrie oder Serienfertigung

Entsprechend der Aufgabenstellung wird durch die Wahl der Wendelbreite und des Füllvolumens die erforderliche Sortiertopfgröße bestimmt. Dem Sortiertopf ist ein passender Antrieb zugeordnet. Zur einfachen Maschinenmontage empfehlen wir den Einsatz einer Grundplatte. Das maximale Volumen bzw. Aufnahmegewicht entnehmen Sie der jeweiligen Beschreibung des Sortiertopfes. Die Baugrößenangabe bezieht sich auf den gerundeten Durchmesser der Schwingantriebe. Verwenden Sie die Typenbezeichnung für Anfragen oder Bestellungen.

Bitte kontaktieren Sie hierzu unseren Vertrieb.
