Montage

Die Komponente wird komplett montiert geliefert. Zubehör liegt der Lieferung ggf. bei. Die Komponente muss daher nur entpackt und am Zielort montiert werden.

Warnung

Sichtprüfung Beschädigungen

Die Komponente ist einer Sichtprüfung auf Beschädigung zu unterziehen und darf nur in einwandfreiem Zustand betrieben werden. Beschädigte Teile müssen vor der Inbetriebnahme fachgerecht durch RNA-Originalteile ersetzt werden. Der Betrieb bei erkennbaren Schäden ist strengstens untersagt.

Wichtig

Sichtprüfung Verschmutzungen

Vor der ersten Inbetriebnahme sind Werkstücke bzw. Fördergüter ebenso wie Verschmutzungen aus der Komponente zu entfernen. Werkstücke, die nach einem angemessenen Probelauf eingefüllt werden, müssen trocken, sauber und ohne scharfe Kanten sein, um Verschmutzungen zu vermeiden.

Warnung

Durchführung von Reparaturtätigkeiten

Bestimmte Tätigkeiten, wie der Austausch von Elektromagneten, Blattfedern oder anderen Komponenten dürfen nur von Fachpersonal der RNA oder nach vorheriger Absprache mit Fachpersonal der RNA und anschließender Unterweisung durchgeführt werden.

Wichtig

Für ausreichende Belastbarkeit sorgen

Bei der Platzierung der Komponente ist auf eine ausreichende Belastbarkeit zu achten. Der Aufstellort muss so dimensioniert sein, dass keine Schwingungen der Gesamtanlage auf die Komponente oder keine Schwingungen von der Komponente auf die Gesamtanlage übertragen werden können.

Warnung

Kontrolle der Komponente

Kontrollieren Sie alle mechanischen Sicherheits- und Schutzeinrichtungen auf ihre korrekte Montage und Funktion. Prüfen Sie, ob alle Schraubverbindungen korrekt angezogen sind.

Bemerkung

Die Komponente ist zur Komplettierung/Integration in eine Gesamtanlage vorgesehen. Erst nach der sicherheitsgerechten Komplettierung/Integration seitens des Betreibers darf die Maschine betrieben werden.

Gegebenenfalls mit dem Auftraggeber individuell vereinbarte Einstell- oder Montagearbeiten entnehmen Sie den gesondert beigefügten Anweisungen. Die Komponente wird auf dem betreiberseitig vorgesehenen Ständergestell bzw. Maschinengestell der Gesamtanlage verschraubt. Für optional erhältliche Bestigungselemente wenden Sie sich bitte an unseren Kundenservice.

Bei der Montage der Komponente werden die folgenden Fälle unterschieden:

• Schwingförderer ohne Grundplatte : Die Komponente wird von unten an Schwingmetallpuffern befestigt.

• Schwingförderer mit Grundplatte : Die Komponente wird von oben befestigt. Die hierzu notwendigen Maße der Grundplatten entnehmen Sie bitte unserem Zubehörkatalog.

Aufstellmaße und Befestigung

In der folgenden Tabelle sind die wichtigsten Maße enthalten, die für eine ordnungsgemäße Montage der Komponente notwendig sind.

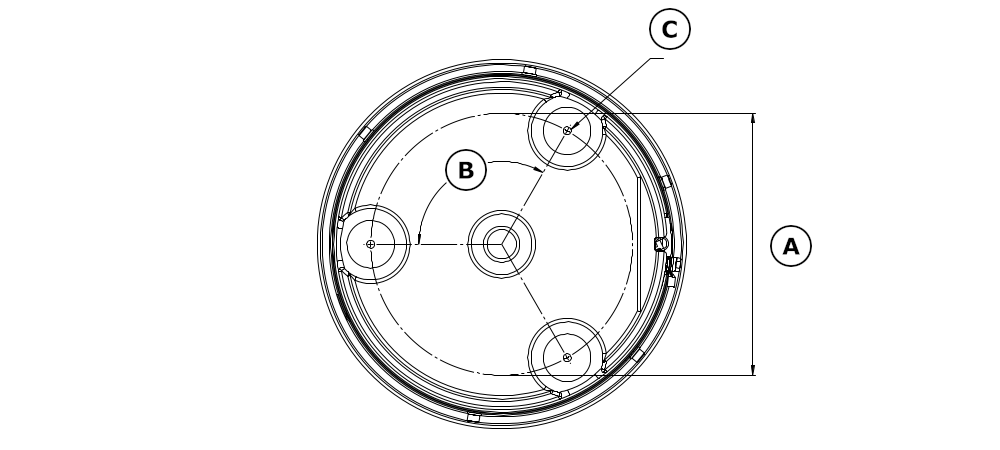

Abb. 3 Darstellung der Befestigungspunkte

Lochkreisdurchmesser (A) [mm]	130
Lochkreiswinkel (B) [°]	120
Gewinde Schwingmetallpuffer (C)	M6

Bemerkung

Bitte beachten Sie die ausführlichen technischen Daten der Komponente.

Bemerkung

Einzelheiten zum Steuergerät (Bohrplan etc.) entnehmen Sie bitte der separaten Montage- und Betriebsanleitung des jeweiligen Steuergerätes.
